先进封装设备国产化提速，助力半导体产业突破创新瓶颈
在近年来半导体行业渐入“后摩尔时代”的背景下，芯片制程工艺正接近物理极限，技术创新逐步转向封装领域。先进封装技术凭借高密度集成、高性能优化以及成本优势，正在成为推动AI、高性能计算（HPC）、5G等前沿应用高速发展的核心驱动力。随着国产AI芯片的快速崛起，先进封装技术需求迎来了前所未有的增长，为设备国产化创造了广阔空间。
半导体封装作为芯片制造的关键后道工序，充当了电互联、机械支撑、保护芯片和导热的桥梁。自上世纪80年代以来，传统的直插封装逐步过渡到表面贴装封装，进而演进至先进封装时代。进入90年代后，以球栅阵列封装（BGA）、晶圆级封装（WLP）、系统级封装（SiP）为代表的先进封装技术大大提升了芯片的集成度与性能。近年来，随着芯片制程的微缩到达极限，越来越多厂商将研发重心从芯片缩减转向封装创新。
先进封装技术通过采用多层基板、高性能设计思路和晶圆级加工工艺，实现了更高的系统功能密度和芯片性能提升。例如，堆叠多芯片和存储模块的HBM（高带宽存储）技术，能够突破传统封装在面积、功耗和带宽上的限制，为新一代AI芯片提供更强算力支持。
先进封装技术由于其在性能提升和集成密度优化上的领先优势，已广泛应用于人工智能（AI）、高性能计算（HPC）、虚拟现实/增强现实（AR/VR）等场景。当前，大模型训练和推理需求的暴涨进一步加剧了AI芯片对先进封装的依赖，特别是CoWoS（晶片-晶圆-基板封装）技术的广泛兴起。高算力、高集成度成为先进封装的显著特点。
在市场表现上，国产AI芯片需求的爆发为先进封装技术带来了极大的推动力。例如，新能源汽车的自动驾驶领域正向L4、L5高阶发展，所需算力的大幅提升将不断拉动对先进封装的需求。另一方面，先进封装的经济效益也逐渐显现，以英伟达H100芯片为例，其总价中封装成本超过晶圆制造成本的3.6倍，这充分凸显了先进封装的高附加值属性。
尽管我国在传统封装设备领域已实现较高程度的国产化，但先进封装设备由于其复杂工艺和技术要求高，过去始终是短板。然而，随着国产AI芯片的崛起和市场需求的释放，国内设备厂商开始在高精度、高效率设备研发方面取得一系列突破。这不仅有赖于国内封测企业强劲的竞争力，也得益于国产前道制程设备技术的积累和延伸。

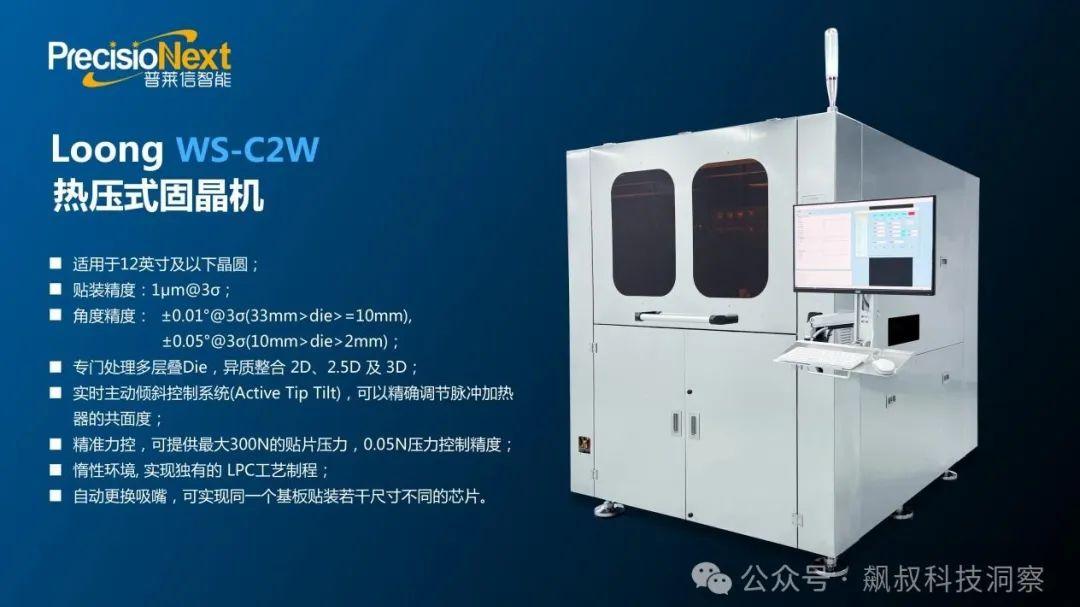

例如，华卓精科研发的混合键合设备UP-UMA HB300和芯粒键合设备UP-D2W-HB，解决了国产HBM芯片制造的关键技术瓶颈；普莱信智能推出的Loong系列TCB设备，显著提升了键合效率和芯片贴装精度，打破了长期以来国产设备在高端领域的劣势。此外，北方华创和盛美上海通过技术创新，扩大了国产电镀设备的应用范围，提高了芯片制造的均匀性和可靠性。在晶圆级与芯片级封装领域，青禾晶元的混合键合设备和华封科技的高精度贴片设备分别提出了领先技术解决方案，为国内厂商建立体系化优势。
业内人士指出，先进封装已成为半导体领域创新频率最高、投资力度最大的细分赛道之一。晶圆代工厂、EDA公司、IC设计公司和封测企业都在推动封装创新，而设备厂商创业项目的成功使得行业产能进一步提升，也缩短了国内外技术差距。国产厂商正在通过技术创新、市场反馈和生态合作占领更大的市场份额。
未来，随着中国CoWoS产能的爆发以及AI行业需求的持续扩大，国产先进封装设备将进一步提升自身在全球市场中的话语权。这不仅是半导体产业链自主可控的重要一步，也为中国在高端科技领域的崛起注入新的动力。
